wsc09 แบบฝึกหัดบทที่ 3

แบบฝึกหัดบทที่ 3

1. Each of the following is a type of filter except passband.
Each of the following is a type of filter : low-pass, high-pass and bandpass


2. The purpose of a(n) mixer is to combine two inputs to create a single output.

3. A(n) amplier actively increases a signal's intensity or strength.

Reference : Wireless# Guide to Wireless Communications Second Edition By: Jorge Olenewa and Mark Ciampa

wcs08 แบบฝึกหัดบทที่ 2

แบบฝึกหัดบทที่2

1. The Base 10 number system is also known as decimal.

2. With the Base 2 number System, the base number 2 is increased by power(s) of two as you move from one column to the next (right to left).

3. The only digits used to represent a number in binary are the digits 0 and 1 .

4. The reason computers and data transmission equibment use binary is: They are electrical devices and electricity has two states

5. Eight bimary digits grouped together form a byte.

6. The American Standard Code for International Interchange (ASCII) can represent up to 1024 characters. False.

Reference : Wireless# Guide to Wireless Communications Second Edition By: Jorge Olenewa and Mark Ciampa

wcs07 Wireless Communication Chapter01

1. Ultra Wide Band technology is used primarily for connecting devices inside the home at very high speeds.

2. Bluetooth devices communicate using small radio tranceiver calls radio modules that are built onto microprocessor chips.

3. WAP provides a standard way to transmit,format, and display internet data on cell phones.

4. IEEE 802.11g devices can be as far as 300 feet apart and can send and receive data at rates up to 54 million bits per second (Mbps).

5. Each bluetooth device use a link manager, which is special software that helps identity other bluetooth devices.

6. Bluetooth can send data through physical barriers, like walls. True.

7. A Bluetooth device can transmitt data at up to 1Mbps over a distance of 33 feet (10 meters). True.

8. A wireless network interface card performs basically the same functions and looks identical to a tradition network interface card (NIC). True but except that it does not have a cable that connects it to a network jack in the wall.

9. An earth station transmiss to a satellite at one frequency, and the satellite regenerates and transmits the signal back to earth at another frequency.True

10. Eliminating installation costs is a disadvantage of a WLAN. True

11. The automatic connection between various Bluetooth devices creates a network called a(n) link manager.

12. The new third generation (3G) cellular technology will allow data to be transmitted at a maximum speed of up to 2 Mbps.

13. The wireless NIC sends its signals through invisible radio waves to a(n) PC.

14. Ultra Wide Band (UWB)uses wireless transmissions for data communications as much as 35 miles apart.

15. "WAP" stands for Wireless Application Protocol.

16. Q: Explain the role of an access point in a WLAN.
A: The access point (AP) relays data signals between all of the devices inthe network, including file servers, printers, and even other access points and the wireless devices connected to them.

17. Q: Explain how a WAP cell phone works to send and receive Internet data.
A: Example in the Joseph's case.
Joseph uses his cell phone to connect to a Web server. The cell phone connects to the nearest cell tower, which connects to the local telephone company, which in turn calls his local Internet Provider and completes the connection to the Web server. The contents of the Web page are then sent back to Josepg's phone.



18. Q: Explain how a WLAN can be used in a classroom.
A: Please recognize the case: using a WLAN supplies connectivity between the notebooks.

19. Q: Describe how wireless networks can reduce installation time.
A: The time required to install network cabling is generally significant. Installers must pull wires through the ceiling and then drop cables down walls to network cutlets. This can take days or even weeks to complete. During that time, employees must somehow continue their work in the midst of the construction zone, which is often difficult to do.Using a wireless LAN eliminates such disruption.

20. Q: Explain how implementing a wireless networks can be helpful in case of disaster recovery.
A: In the event of a disaster, managers can quickly relocate the office, without needing to find a new facility with network wiring.Instead, the network servers are installed in the building along with the access points, and the laptop computers are distributed to the resettled employees.


Reference : Wireless# Guide to Wireless Communications Second Edition By: Jorge Olenewa and Mark Ciampa

Monday 24 December 2007

wcs06 High Rate Wireless Personal Area Networks


วัตถุประสงค์
-อธิบาย High Rate Wireless Personal Area Network (WPAN)
-บอกความแตกต่างของมาตรฐาน HR WPAN และแอพพลิเคชันของมันได้
-อธิบายว่า WiMedia และ UWB ทำงานอย่างไร
-ประเด็นที่พบของเทคโนโลยี WPAN
-บรรยายลักษณะการรักษาความปลอดภัยของเทคโนโลยี HR WPAN ได้

มาตรฐาน High Rate WPAN
-ปัจจุบันนี้ IEEE ใช้ สอง มาตรฐานคือ IEEE 802.15.3 และ 802.15.5

มาตรฐาน IEEE 802.15.3 บอกลักษณะเฉพาะของHR WPAN ที่ความเร็ว 11,22,33 และมากกว่า 55 Mbps ใน 2.4 GHz ISM Band

Reference : Wireless# Guide to Wireless Communications Second Edition By: Jorge Olenewa and Mark Ciampa

wcs05 Low Rate Wireless Personal Area Networks


วัตถุประสงค์
-อธิบาย Wireless Personal Area Network (WPAN)
-บอกความแตกต่างของมาตรฐาน WPAN และแอพพลิเคชันของมันได้
-อธิบายว่า Bluetooth, IrDA,Zigbee ทำงานอย่างไร
-บรรยายลักษณะการรักษาความปลอดภัยของเทคโนโลยี low-rate WPAN ได้
WPAN คือ ?
-Wireless Personal Area Network (WPAN)เป็นกลุ่มของเทคโนโลยีที่ถูกออกแบบเพื่อการสื่อสารระยะทางสั้นๆ เพื่อกำจัดสายทองแดงหรือสายเคเบิ้ลที่ต้องใช้ต่อกับเครื่องมือหลายอย่าง
แอพพลิเคชันสำหรับเทคโนโลยี WPAN
-Sync กับ PDAs, มือถือ และ smartphone
-ระบบควบคุใมบ้าน (บ้านอัจฉริยะ)
-โทรศัพท์ไร้สาย
-อุปกรณ์ที่เป็นศูนย์แลกเปลี่ยนข้อมูล
-ระบบควบคุมโรงงานอุตสาหกรรม
-สถานที่- แท็กอัจฉริยะ ถูกใช้บอกตำแหน่งผู้อยู่อาศัยในบ้านหรือสำนักงาน
-ระบบรัษาความปลอดภัย
-ของเล่นที่จอบสนองได้
-การติดตามสินค้าในโรงงาน (Inventory Tracking)
ประโยชน์
-WPAN ใช้พลังงานต่ำมากๆ
-การใช้ในพื้นที่ที่กำหนด (ระยะทางสั้น) ช่วยในการรักษาความปลอดภัยและรักษาความเป็นส่วนตัว

มาตรฐานที่มีอยู่และในอนาคต
-สถาบัน IEEE ปัจจุบันได้พัฒนามาตรฐานสำหรับ WPANs ขึ้นมามากมาย

Reference : Wireless# Guide to Wireless Communications Second Edition By: Jorge Olenewa and Mark Ciampa

wcs04 How Antennas Work


วัตถุประสงค์
-รู้จัก decibels, gain และ loss
-รู้จัก antenna
-บอกความแตกต่างของประเภท antenna, รูปร่างและขนาดและแอพพลิเคชันของมันได้
-อธิบายความแรงและทิศทางของ RF Signal ได้
-บรรยายได้ว่า antenna ทำงานอย่างไร

Gain and Loss
สิ่งที่เกี่ยวข้องกับการส่งสัญญาณ RF คือ
-ความแรงหรือกำลังที่ใช้ส่ง

Reference : Wireless# Guide to Wireless Communications Second Edition By: Jorge Olenewa and Mark Ciampa

wcs03 Understanding Radio Frequncy Communication


วัตถุประสงค์
-รู้จักส่วนประกอบของระบบวิทยุ
-อธิบายถึงปัจจัยต่างๆที่มีผลกระทบต่อการออกแบบระบบวิทยุ
-อธิบายมาตรฐานที่มีประโยชน์และหลักขององค์กรมาตรฐานของการสื่อสาร
-อธิบายคลื่นความถี่วิทยุ

องค์ประกอบของระบบวิทยุ มี ตัวกรองคลื่น, ตัวรวมคลื่น, ตัวขยายคลื่น และเสาอากาศ

1.Filters (ตัวกรองคลื่น) ทำหน้าที่ลบ หรือ กำจัดคลื่นที่ไม่ต้องการออกไป
-RF Filter ช่วยส่งผ่านและกั้นสัญญาณคลื่น
-ประเภทของตัวกรอง
1) Low-pass filter ยอมให้คลื่นความถี่ตัวที่ต่ำกว่า threshold ผ่านไปได้
2) High-pass filter ยอมให้คลื่นความถี่ตัวที่สูงกว่า threshold ผ่านไปได้
3) Bandpass filter ยอมให้คลื่นความถี่ตัวที่ค่าอยู่ระหว่าง threshold ผ่านไปได้
นอกจากนี้ยังพบฟิลเตอร์ในทรานสมิตเตอร์(ตัวรับ/ส่ง)ด้วย ใช้กำจัดคลื่นที่ไม่เกี่ยวข้องออกไป

Reference : Wireless# Guide to Wireless Communications Second Edition By: Jorge Olenewa and Mark Ciampa

Sunday 23 December 2007

wcs02 Wireless Data Transmission


วัตถุประสงค์
-อธิบายว่าข้อมูลได้รับการแสดงโดยเลขฐานสองได้อย่างไร
-อธิบายการส่งข้อมูลแบบไร้สายทั้งสองแบบ
-สาธิตหลักพื้นฐานและเทคนิคที่ข้อมูลถูกส่งโดยคลื่นวิทยุ

นำเสนอข้อมูลได้อย่างไร
การสื่อสารแบบไร้สายใช้ข้อมูลดิจิตอล

ระบบเลขฐานสิบ
-มีสิบหมายเลขคือ 0 - 9
ระบบเลขฐานสอง
-คอมพิวเตอร์และอุปกรณ์ส่งข้อมูลเหมาะกับฐาน 2
-โดยใช้เลขฐานสองแทนฐานสิบ
-มีสองหมายเลขคือ 0 และ 1 เรียกบิท มาจาก Binary digITS
- 8 บิท คือ 1 byte
-ASCII code แสดงอักขระและสัญลักษณ์ในระบบฐานสอง

Wireless Signal
-สัญญาณข้อมูลไร้สายเดินทางผ่านคลื่นแม่เหล็กไฟฟ้า ผ่านอวกาศด้วยความเร็วแสง
-คลื่นแบ่งเป็นสองแบบ คือแสงอินฟราเรด และคลื่นวิทยุ
ดูรูปสไลด์9

Infrared Light
-ส่งข้อมูลด้วยแสงนั้นง่าย เพราะคอมพิวเตอร์และอุปกรณ์สื่อสารนั้นใช้เลขฐานสอง โดยเลขหนึ่งแทน เปิดไฟ เลขศูนย์คือดับไฟ
-Light Spectrum เป็นชนิดของแสงที่เดินทางจากดวงอาทิตย์มายังโลก
-Infrared Light นั้นอยู่ใกล้กับแสงที่สามารถมองเห็นได้ (จริงๆ มองไม่เห็นอ่ะ)เป็นสื่อสำหรับส่งผ่านข้อมูลที่ดีมาก ถูกแทรกแซงได้น้อย
-ระบบอินฟราเรดไร้สายนั้นต้องการ ขั้วอีมิทเตอร์ (+ แคโทดของวิทยุ) เป็น LED ใช้ส่งสัญญาณ ส่วนขั้วลบเป็นตัวรับสัญญาณ
-ระบบอินฟราเรดไร้สายส่งข้อมูลโดยใชความเข้มของคลื่นแสง โดยขั้วลบมีความเข้มของการสั่นสะเทือนสูงกว่า และเป็นตัวผลิตไฟฟ้าในปัจจุบัน
-ประเภทการส่งผ่านอินฟราเรดไร้สาย คือแบบตรง เรียก Line-of-sight หรือ LOS และแบบกระจาย
รูปหน้า 13 แสงอินฟราเรดส่งสัญญาณจากขั้วบวกไปลบที่มีจังหวะการสะเทือนอ่อน = 0 ส่วนความเข้มการสั่นมาก = 1
ส่วนหน้า 14 นั้นแสดงแต่ละขั้วของ PC และส่งแบบตรงหรือ Line-of-sight สังเกตที่ PC มี 2 ขั้วโดยวางสลับกัน
และหน้า 15 เป็นการส่งแบบกระจาย สังเกตว่าที่ PC จะติดขั้วเดียวโดยตัวส่งมีขั้ว emitter ส่วนตัวรับมีขั้ว Detector และการปล่อยแสงจะปล่อยเป็นมุมกว้างต่างๆกันเดินทางจากตัวส่ง ไปกระทบจุดสะท้อนที่เพดาน ไปยังตัวรับต่อไป

ข้อดี
-ไม่มีการแทรกแซงจากสัญญาณอื่น


Reference : Wireless# Guide to Wireless Communications Second Edition By: Jorge Olenewa and Mark Ciampa


Tuesday 18 December 2007

wcs01 Introduction to Wireless and Mobile Networks.

Mobile vs. Wireless
-Wireless Communication System: คือ อุปกรณ์สื่อสารพวกอิเล็คทรอนิคส์ ที่ใช้การสื่อสารแบบไม่ต้องใช้สายต่อ แต่ใช้การสื่อสารผ่านช่องทางตามธรรมชาติ เช่น อากาศ, น้ำ , โลก เป็นต้น
-Mobile และ Wireless นั้นไม่เหมือนกันซะทีเดียวจึงใช้แทนกันไม่ได้ ดังการเปรียบเทียบต่อไปนี้


รูปที่ 1 การเปรียบเทียบระหว่าง Wireless และ Mobile
รูปที่ 1 การเปรียบเทียบระหว่าง Wireless และ Mobile
- Mobile wireless communication systems เน้นที่ การสื่อสารผ่านอากาศด้วยคลื่นวิทยุและสนับสนุนการทำงานที่สามารถเคลื่อนที่ได้


คำถามข้อ 1 พิจารณาว่าพวกไร้สายเหล่านี้ต่างจากระบบมีสายอย่างไร
ตอบ

ด้านสื่อที่ส่งข้อมูลผ่าน
wireless - สื่อสารผ่านคลื่นวิทยุ
wired - สื่อสารผ่าน data cable ส่วนมากบนพื้นฐาน Ethernet
ด้านการเคลื่อนที่
wireless เหมาะกับสภาพการทำงานที่เคลื่อนที่ได้เพราะไม่ยึดติดกับสาย
ติดตั้งง่าย สามารถขยายได้ง่าย เพราะไม่ต้องซื้อสายเคเบิ้ลและเสียเวลาเดินสาย
ด้านความปลอดภัย
Wireless ต้องระวังเรื่อง ความปลอดภัย และระยะการใช้งานของแบตเตอร์รี่

Wireless Issues
-สื่อสารโดยใช้อากาศเป็นสื่อ : คุณภาพต่ำ: เสียงอาจเลือน, ไม่ชัด, สภาพอากาศอาจไม่ดี, และอื่นๆ อีกมากมาย ทั้งต้องคำนึงเรื่อง data rate และ ความปลอดภัยของข้อมูล
-ต้องทำตามข้อบังคับของรัฐบาล ทั้งคลื่นความถี่ที่ใช้ , สิทธิต่างๆ เป็นต้น
-bcandwidth ถูกจำกัด เช่น ต้องใช้ bit rate ต่ำ, ต้องวางแผนการใช้ความถี่ และ ใช้ซ้ำกัน, มีคลื่นแทรก
-เรื่องพลังงานที่ใช้(สำคัญ)ต้องพิจารณาถึงระดับ power ปกติที่ใช้ได้ , ปรับปรุงอายุการใช้งานของแบบเตอร์รี่ในโมบายล์
-ประเด็นความปลอดภัย เพราะว่า wireless ใช้การกระจายเสียงเป็นสื่อ (อาจมีคนดูดได้ค่ะ)
ประเด็นการเคลื่อนที่
-ประเภทของการเคลื่อนที่
ผู้ใช้เคลื่อนที่ : ผู้ใช้สามารถติดต่อระบบเครือข่ายได้ตลอดขณะเคลื่อนที่ และจับได้ทุกจุดไม่ว่าจะเคลื่อนที่ไปที่ไหน ขณะนั้นๆ ต้องรับสายเรียกเข้าหรือสารสนเทศต่างๆ ได้
การบริการเคลื่อนที่ : การบริการนั้นต้องติดตามผู้ใช้ได้ จำเป็นต้องมีการรับรองและมียริการติดตามผู้ใช้ไป
-องศาการเคลื่อนที่
ตามระยะทางภูมิศาสตร์ เช่นระยะจากบ้าน/อพาร์ทเมนท์ไปตามที่ต่างๆ
ความเร็ว : ตั้งแต่อยู่กับที่ที่จนถึงรถไฟความเร็วสูง หรือ แบบโทรศัพท์ไร้สายในบ้าน เทียบกับ โทรศัพท์มือถือ
ดังนั้น mobility คือ เครื่องรับส่งที่เคลื่อนที่ได้ นั่นเอง

เครือข่ายไร้สาย
-Wireless Wide Area Networks (WWANs)
--เครือข่ายมือถือ เช่น GSM, cdmaone (IS-95), UMTS, cdma2000 EVDO
--เครือข่ายดาวเทียม เช่น Iridium, Globalstar, GPS, etc.
--Wireless Metro Area Networks (WLANs) เช่น IEEE 802.16 WIMAX
-Wireless Local Area Networks (WLANs) เช่น IEEE 802.11 ,a ,b, g, etc. (infrastructure, ad hoc, sensor)
-Wireless Personal Area Networks (WPANs) เช่น IEEE 802.15 (Bluetooth), IrDa, Zigbee, etc.


ตารางแสดงคุณสมบัติของเครือข่ายไร้สาย

รูปที่ 2 ตารางแสดงคุณสมบัติของเครือข่ายไร้สาย รูปที่ 2 ตารางแสดงคุณสมบัติของเครือข่ายไร้สาย
ความถี่ของการสื่อสาร
รูปที่ 3 ความถี่สำหรับการสื่อสาร รูปที่ 3 ความถี่สำหรับการสื่อสาร
แถบคลื่นความถี่วิทยุ
 รูปที่ 4 Radio Frequency Bands รูปที่ 4 Radio Frequency Bands (ดู WLANs ครับพี่น้อง)

Licensed Vs. Unlicensed
Licensed จำเป็นต้องซื้อเพื่อให้ได้สิทธิ์ในรใช้ระยะคลื่นที่ใช้เฉพาะตามที่ตั้งทางภูมิศาสตร์จากรัฐบาล (เช่น คลื่นวิทยุ AM/FM),ป้องกันคลื่นแทรก, ช่วยควบคุมคุณภาพคลื่น
Unlicensed ใครใช้ก็ได้ (เช่น ISM band for WLANs) แต่ต้องรู้เรื่องคลื่นอย่างถูกต้อง (ต้องรักษาระดับกำลังที่สูงและป้องกันความถี่รั่ว และอื่นๆ), อาจมีคลื่นแทรกบ้าง
เปรียบเทียบ Licensed Vs. Unlicensed
Licensed การันตีว่าเข้าได้แน่นอน, คุณภาพและการรักษาความปลอดภัยดีกว่า, เข้าถึงยาก
Unlicensed อาจหลุดบ้าง, คุณภาพและการรักษาความปลอดภัยไม่แน่นอน, ใครๆก็เข้าได้

Frequency Allocations
รูปที่ 5 Frequency Allocations รูปที่ 5 Frequency Allocations
Moblie Phone Systems
-เหมาะกับการสื่อสารกับผู้ใช้ที่ต้องเคลื่อนที่โดยสื่อสารผ่านช่องวิทยูไร้สาย
-เครื่องมีการเติบโตทางเทคนิคเร็วที่สุดเท่าที่เคยมีมา ยี่ห้อโนเกียขายได้มากกว่า 120 ล้านเครื่องเมื่อปีที่แล้ว, เครื่องไร้สายมีจำนวนมากกว่าเครื่องที่ใช้สายมาก
-มีหลายมาตรฐานและหลายระบบ อาทิ
-- Analog 1G: NMT, AMPS, TACS
-- Digital 2G: GSM, IS-95b (cdmaone)
-- 3G : UNTS, cdma2000
-ขอบเขตการให้บริการ การครอบคลุมพื้นที่มีการขยายอย่างรวดเร็ว อาทิ
-- SMS, WebPhones, MMS, laptop data, etc.
-- ขณะนี้เรื่อง "ข้อมูลไร้สาย" และความรู้เรื่องพื้นที่ให้บริการ นั้นน่าสนใจ
Cellular Network Architecture
-Cell คือ พื้นที่ที่ครอบคลุม 1 สถานีวิทยุ
-Cellular Systems คือ บริการไร้สายที่ครอบคลุมพื้นที่ตามภูมิศาสตร์ด้วยเซตของ cell ที่ซ้อนทับกันเล็กน้อย
โดยใช้เซตของสถานีวิทยุกำลังต่ำให้บริการครอบคลุมพื้นที่นั้น ซึ่งแต่ละ cell แตกต่างกันในเรื่องเซตของความถี่ หรือรหัส ที่พร้อมให้มือถือเครื่องหนึ่งจาก cell หนึ่งติดต่อกับ cell อื่นๆ ได้ โดยตรวจสอบจาก สายเรียกเข้า ดังรูป

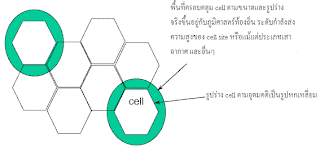

รูปที่ 6 Callular Neywork Architecture 1
รูปที่ 6 Callular Neywork Architecture 1

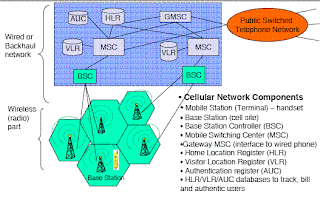

รูปที่ 7 Callular Neywork Architecture 2
รูปที่ 7 Callular Neywork Architecture 2
Mobile Terminal
ตัวอย่างเช่น ลองหยิบมือถือตัวเองขึ้นมาดูนะ
2.5/3G/WLAN Mobile Devices
-หน้าจอที่สามารถทำงานได้มากกว่าเล่นอินเตอร์เน็ต คือ กว้าง และ เป็นจอสี
-ซับซ้อนมากขึ้น สามารถรองรับแอพพลิเคชั่น ใหม่ๆ ได้ เช่น เสียง, video telephony, browser, เกมผ่านเว็บ,e-postcards, Location-based services,Streaming Applications.
-I/O modes/interfaces ต่างๆ เช่น คีย์แพด,เครื่องรู้จำเสียง, เครื่องรู้จำลักษณะท่าทาง, ปากกา input
Base Stations (BS)
หาช่องทางวิทยุระหว่างมือถือกับเครือข่าย
Pico-cells: (ในร่ม-0-.5 กม.) มี 8-20 ช่องสัญญาณ
micro-cells: (กลางแจ้ง -0-1 กม.)
macro-cells: (1-30 กม.)
Base Transceiver Station (BTS) - ที่ตั้งหน่วยวิทยุ
Base Station Controller (BSC) - จัดการกลุ่มของ BS, การจัดการช่องสัญญาณ,handoff,ควบคุมกำลังส่ง,สับเปลี่ยนสัญญาณ เป็นต้น
Mobile Switching Center
Mobile Switching Center (MSC) (MTSO) ประเด็นคือ
-หน้าที่สับเปลี่ยน, หาพิกัดที่อยู่, บริการโทร, handoff, จัดการกับ HLR,VLR, AUC เป็นต้น
-ขนาดของสำนักงานส่วนกลาง
HLR/VLR
Home Location Register (HLR)
-เซิร์ฟเวอร์ฐานข้อมูลเฉพาะที่เก็บข้อมูลบิล, ข้อมูลบริการและสถานที่ที่มีผู้ใช้มือถือ (คิดเป็นหนึ่งคนต่อหนึ่งผู้ให้บริการ หรือ หนึ่งต่อหนึ่งส่วนของประเทศ)
-Visitor Location Register (VLR) คล้ายกับ HLR ทำหน้าที่เก็บสถานที่ของผู้ใช้และข้อมูลการบริการของผู้ใช้ทั้งหมดใน metro type area (1 ต่อ MSC)
Wireless MANS
-Wireless Metropolitan Area Network (WMAN)
ต่ออุปกรณ์ไร้สายกับบริการ DSL หรือ Cable modem หรือ FTH สำหรับติดต่อบอร์ดแบนด์ระยะทางเป็นไมล์ ใช้โปรโตคอลแบบ point to multipoint ขยายไปถึงการใช้งานที่ต้องเคลื่อนที่และการส่งข้อมูลด้วยอัตราเร็วที่สูงขึ้น ใช้มาตรฐาน IEEE 802.16 โดยมี WiMAX (Wireless Microwave Access) สำหรับใช้สื่อสารทั่วโลก
**จุดเด่นคือรองรับได้ทั้ง licensed และ unlicensed spectrum ได้เปรียบเรื่อง : ต้นทุน,ความซับซ้อนและใช้ขณะเคลื่อนที่ได้ดี ดูสถาปัตยกรรม WiMAX ได้ที่หน้า 22
-ลองดูคำอธิบายที่หน้า 23 ดังนี้
-เริ่มจาก NLOS (Non Line-of-Sight) มีอัตราการส่งต่ำประมาณ 32 Mbps ส่วน LOS ที่ตั้งเสาตรงจากดาดฟ้าหรือตั้งเสาไปที่หอ WiMAX สามารถใช้อัตราการส่งข้อมูลที่สูงกว่าได้ประมาณ 75 Mbps
-กรณี Point to Point - เสาอากาศ LOS ส่ง data rate ได้สูงด้วยระยะทาง 30-40 ไมล์เหมาะกับการส่งข้อมูลกลับประมาณ 100 Mbps
-โปรโตคอล MAC Layer มีบริการ QoS ภายในโดยเฉพาะ
WiMAX Application
WiMAX นั้นสนับสนุน Application 5 Classes
1.Multi-Layer Interactive Gaming
2.VOIP and Video Conference
3.Streaming Media
4.Web Browsing and Instant Messaging
5.Media Content Downloads
ต้องมีสัก 3 อย่างเป็นพื้น
Wireless LANs
-Wireless Local Area Networks สนับสนุนการสื่อสารที่ผู้ใช้ข้อมูลมีการเคลื่อนที่ผ่านช่องสัญญาณไร้สาย
ประเภทของ WLAN
1.Infrastructure based (นิยทสูงสุด)
ช่วยให้ผู้ใช้ติดต่อกับเครือข่ายมีสาย ตัวอย่างของ Wireless Access Network เช่น ระบบโทรศัพท์มือถือ
2.Ad-Hoc Based networks
ทำการสื่อสารแบบ peer-to-peer สำหรับการสื่อสารแบบเคลื่อนที่ได้ระหว่างแต่ละอุปกรณ์โดยตรง สามารถติตั้งได้เร็ว (เหมาะกับห้องประชุม)มาตรฐานที่ใช้เช่น Bluetooth, IEEE 802.11,a,b,g
3.Point-to-Point นำมาใช้แทนสายเคเบิ้ล
WLAN Components
อุปกรณ์ไร้สายในภาพนั้นเป็นอุปกรณ์ที่เกี่ยวข้องกับการติดต่อ เช่น Access Points , antennas, mobile stations
มีมากกว่า 300 บริษัทที่ทำอุปกรณ์เหล่านี้ หรือลองดูที่ www.wirelessethernet.org
IEEE 802.11 Terminology
-Access Point(AP) ช่วยให้เข้าถึงบริการโดยผ่านสื่อไร้สาย
-Basic Service Area (BSA)ให้บริการครอบคลุมพื้นที่ 1 AP
-Basic Service Set(BSS) เซตของสถานี mobile ที่ถูกควบคุมโดย 1AP
-Distribution System เป็นโครงสายแบบมีสาย (อยู่กับที่) ถูกใช้ติดต่อกับ BSS 1 ชุดเพื่อสร้าง Extended Service Set (ESS)
WLAN Topologies
1. Ad-hoc based Architecture
2. Point-to-Point
3. Infrastructure based architecture

Ad Hoc Networks
ในภาษาละตินนั้น ad hoc หมายถึง "เพื่อจุดประสงค์เฉพาะอย่าง" ส่วนเครือข่าย "Ad-hoc เป็น LAN หรือ เครือข่ายเล็กๆ ที่เชื่อมต่อแบบไร้สาย โดยบางเครื่องอาจอยู่ในเครือข่ายเพียงสื่อสารช่วงเวลาสั้นๆ หรือ กรณีที่เคลื่อนที่ และอาจมีโหมดปิดในช่วงพักได้ด้วย ดูภาพหน้า 30 จ้า

เหตุใดต้องใช้เครือข่าย ad hoc
เพราะมีประโยชน์เมื่อมีโครงสร้างไม่แน่นอน หรือใช้แบบโครงสร้างไม่ได้ หรือถ้าใช้แบบมีสายแพงเกินไป
เทคนิคนี้ใช้กับ ระบบเครือข่ายอุปกรณ์เคลื่อนที่,ใช้กับสินค้าฮาร์ดแวร์ไร้สาย ที่ต้องการเพิ่ม ประสิทธิภาพโดยที่ราคาไม่แพง
หรือใช้เทคนิคนี้ตามความต้องการของตลาด เช่นการประชุมผ่านมือถือ ,เครือข่ายในบ้าน,บริการฉุกเฉิน,การสมัครเข้าทหาร,เมื่อเกิดภัยธรรมชาติ, ACENET หรือ Taxi-cab network

SENSOR NETWORKS ARCHITECTURE
ดูรูปหน้า 32 ประกอบ จะเห็นเครื่อง cellular,internet,sattlelite,UAV sink กับแต่ละเครือข่ายและมีส่วนของ task manager ด้วย
Sensor Network นั้นภาษาไทยเรียก เครือข่ายตรวจจับ สามารถรองรับได้ทีละหลายพันเครื่อง ซึ่งสามารถอยู่ห่างกันได้ถึง 10 ฟุต โดยสามารถมีควาวมหนาแน่นได้ถึง 20 โหนดต่อตารางเมตรทีเดียว

SENSOR NETWORKS
ถือว่าเป็นเครือข่ายไร้สายเฉพาะทางที่รวมข้อมูลจากระบบนั้นๆ ซึ่งปกติแล้ว ตัวเซ็นเซอร์ จะไม่เคลื่อนที่
-แอพพลิเคชัน เช่นด้านการทหาร,สิ่งแวดล้อม,สุขภาพ,บ้าน,การสำรวจอวกาศ,การประมวลผลทางเคมี,การบรรเทาสาธารณภัย
-ประเภทของการตรวจจับ เช่น แผ่นดินไหว,Low Sampling Rate Magnetic, อุณหภูมิ, Visual ,อินฟราเรด,เสียงสะท้อน,เรดาร์
-งานตรวจจับ เช่น การตรวจจับอุณหภูมิ,ความชื้น,การจราจร,ความสว่าง,ความดัน,ดิน,ระดับเสียง,การมีอยู่ของวัตถุต่างๆ,ระดับความเครียดของเครื่องจักร,และสภาพการณ์ปัจจุบัน (เช่น ความเร็ว,ทิศทาง,ขนาด)

ตัวอย่าง SENSOR NETWORKS
ตรวจสภาพการณ์ของสะพานโกลเด้นเกท โดยมีส่วน data acquisition จากสะพานแล้วเก็บ data collection เข้า monitoring server โดยเครื่องนี้จะทำหน้าที่ประมวลผลและรับส่ง feedback

ตัวอย่าง SENSOR Challenges
-ควรมีต้นทุนต่ำ
-คำนึงถึงเรื่องการเก็บข้อมูล โดยต้องแข็งแรงทนทาน สามารถรับส่งข้อมูลจำนวนมากได้ในระดับที่น่าเชื่อถือ,Time Synchronization,Power Efficiency,Security
-คำนึงเรื่องการประมวลผลสัญญาณและการพิสูจน์หลักฐานของตัวตรวจจับข้อมูลด้วย
-ขาดมาตรฐานของ ฮาร์ดแวร์ ซอฟต์แวร์ และโปรโตคอล

Wireless Personal Area Network
-เกิดจากโครงการ BodyLAN ที่ริเริ่มโดย BBN ในทศวรรษ 1990
-Networking "personal" devices เช่น ตัวตรวจจับ,กล้อง,คอมพิวเตอร์ขนาดพกพา,และอื่นๆ ที่อยู่ในระยะ 5 ฟุตรอบตัว
-ปัจจุบันนี้สามารถถ่ายข้อมูลจาก กล้องดิจิตอล ไปที่โทรศัพท์มือถือ ไปสู่ PDAs สู่ Laptops สู่เครื่องพิมพ์ และอีกมากมาย
-แอพพลิเคชันที่เป็นที่นิยมส่วนใหญ่ คือ handsfree headset to cellphone
-ตามมาตรฐาน IEEE 802.15 ของบลูทูธ นั้นใช้ได้ทั่วไปเพื่อ unlicense users ใช้กำลังต่ำ อัตราส่งข้อมูลปานกลางประมาณ 100 kbps

Applications of WPANs
(a) มาแทนที่สายเคเบิ้ล
(b) ใช้การเชื่อมต่อแบบ Ad hoc
(c) ใช้เข้าถึงเครือข่ายมีสาย เช่น พวก PSTN หรือ Internet ?

Example Network Architecture ดูรูปหน้า 38

Mobile Application
-บริการไร้สายนั้นดี แต่จำเป็นต้องใช้ networked application ด้วยโดยแอพพลิเคชั่นพื้นฐานเลยคือ Voice,data และ value added service
-เน้นที่ data based services และ data added applications เช่น
Mibile Internet/Intranet/Extranet access,
ความบันเทิงส่วนตัว เช่น วีดีโอ,ออดิโอ,เกม เป็นต้น
Multimedia Message Service (MMS)
Location Based Services (LBS)
Rish Voice
-ธีม มีทั้งแบบ Multi-mode (multi-media) service และแบบ Communication and Identity

Example: Expert on Call
ช่างที่ไร้ประสบการณ์ในชองที่ 1 "อืม มีบางอย่างที่ไม่ปกติ ลองดูดีกว่า ชั้นคิดว่าน่าจะทำงานได้
ช่างที่มีประสบการณ์จะบอกว่า "นั่นไม่ถูกนะ ลอง scan ไปซ้ายก่อนชั้นจะบอกให้หยุดก่อนเมื่อมันมาทางขวา"
ปิดท้ายด้วย Streaming Media,Real-time voice และ Best Effort Data Convergence เหมาะกับเทคโนโลยี 3G

Sample Multimodal Applications
-สารสนเทศด้านการท่องเที่ยว -สั่งจองด้วยเสียง ตอบกลับด้วยเท็กซ์
-ทิศทาง - สอบถามด้วยเสียง ตอบกลับเป็นเท็กซ์ แล้วอัพเดตขณะเดินทางด้วยเสียง หรือ SMS
-One-to-many messaging บันทึกข้อความเป็นเสียงหรือตัวอักษร ส่งข้อความด้วยเสียง SMS หรือ อีเมล์
-Location Based Service รายชื่อร้านกาแฟใกล้บ้าน รายชื่อเพื่อนบ้าน หรือ ระยะทางที่ใกล้สถานที่ X ที่สุด

Challenge
-Wireless Network Issues เช่น Coverage,Bandwidth,Latency,Reliability,Cost,Device and Network Heterogeneity และ Security

Wireless Advantages and Disadvantages
เหมือนเทคโนโลยีใหม่อื่นๆ การสื่อสารไร้สายก็มีทั้งข้อดีและข้อเสียเช่นกัน
ข้อดีของเครือข่ายไร้สาย
การเคลื่อนที่
-เคลื่อนที่ได้ โดยปราศจากสาย
-หลายบริษัทสามารถพัฒนาความสามารถของการใช้งานที่เคลื่อนที่ได้
-เพื่อให้กลุ่มผู้ทำงานสามารถใช้งานทรัพยากรในเครือข่ายได้

ติดตั้งง่ายและไม่แพง
-การติดตั้งเครือข่ายสายเคเบิ้ลตามอาคารเก่านั้นเป็นงานที่ใช้ต้นทุนสูง ทำได้ยาก และใช้เวลาติดตั้งนาน
-ส่วนเครือข่ายไร้สายนั้นสร้างขึ้นได้ง่ายกว่า สามารถดัดแปลงเป็นห้องย่อยๆ หรือเพิ่มเฟอร์นิเจอร์ได้ง่ายกว่า

เพิ่มความน่าเชื่อถือ
-ที่เครือข่ายแบบเคเบิ้ลล้มเหลวนั้นส่วนใหญ่เกิดจากทรัพยากรเครือข่ายมีปัญหา

Disaster Recovery
-เมื่อเกิดภัยพิบัติ ผู้จัดการสามารถย้ายออฟฟิตได้อย่างรวดเร็ว

ข้อเสียของเครือข่ายไร้สาย
คลื่นวิทยุแทรก-ความต่างศักย์ของทั้งสองขั้วทำให้เกิดคลื่นแทรกได้ตลอด
ความปลอดภัย-เป็นไปได้ที่จะมีการจ้องบุกรุกเครือข่ายจากภายนอกโน๊ตบุ้คและ wireless NIC

Reference : Wireless# Guide to Wireless Communications Second Edition By: Jorge Olenewa and Mark Ciampa
